Маркування кабелю — це інформація прямо на оболонці, яка розповідає про тип, переріз, матеріал жил і властивості виробу. Уміння читати маркування — перший крок до розпізнавання підробок і правильного вибору матеріалу для монтажу. Контрафактний кабель часто видає себе неохайним написом або відсутністю маркування взагалі.
Розшифровка ВВГнг-LS 3×2,5
Літери в назві позначають конструкцію кабелю:
- В — ізоляція жил із ПВХ-пластикату;
- В (друга) — оболонка кабелю з ПВХ-пластикату;
- Г — без захисного покриву (голий, без броні);
- нг — не поширює горіння;
- -LS — низьке димовиділення (Low Smoke).
3×2,5 — три жили перерізом по 2,5 мм². Повне маркування має вигляд: ВВГнг-LS 3×2,5 ДСТУ із зазначенням стандарту.
Розшифровка СІП-4
- С — самонесний;
- І — ізольований;
- П — провід;
- 4 — конструктивне виконання (без несної нульової жили).
Позначення перерізу: СІП-4 4×16 означає чотири ізольовані жили по 16 мм². Правильне маркування містить назву стандарту (ДСТУ або ГОСТ).
Розшифровка ВБбШв (броньований кабель)
- В — ПВХ-ізоляція жил;
- Б — броня зі сталевих стрічок;
- б — без подушки під бронею;
- Шв — захисний шланг (оболонка) з ПВХ поверх броні.
Переріз ВБбШв 3×4 означає три жили по 4 мм² під бронею. Такий кабель застосовують для підземної прокладки.

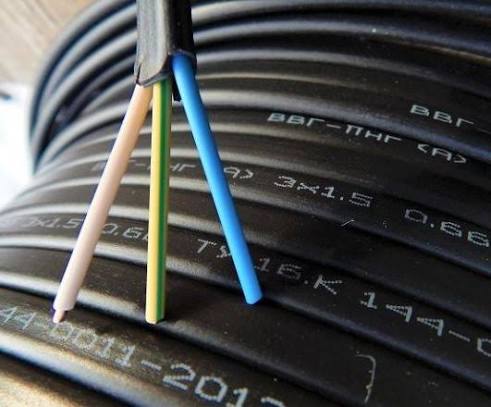

Де шукати інформацію на кабелі
Маркування друкується на оболонці кабелю через рівні проміжки (зазвичай кожні 10–30 см) і має містити:
- марку кабелю (ВВГнг, СІП тощо);
- переріз і кількість жил (3×2,5 мм²);
- номер стандарту (ДСТУ);
- назву або код виробника;
- рік виготовлення.
Якісне маркування чітке, не стирається, надруковане без орфографічних помилок.
Ознаки контрафакту
- Нечіткий напис. Літери розмиті, нерівні або маркування взагалі відсутнє.
- Помилки в назвах. Неправильне написання марки чи стандарту.
- Відсутність виробника. Немає ані назви компанії, ані коду.
- Занижена вага. Бухта 100 м ВВГнг 3×2,5 має важити близько 20 кг. Помітно менша вага вказує на занижений переріз.
- М'яка неякісна оболонка. Дешевий ПВХ деформується від натискання й тріскається на морозі.
FAQ про маркування кабелю
Як дізнатися рік виготовлення?
Рік зазвичай вказаний у маркуванні. Уникайте кабелю віком понад 5 років: ізоляція деградує навіть під час зберігання.
Чи може кабель бути без зазначення стандарту?
Легальна кабельно-провідникова продукція завжди має відповідати ДСТУ. Відсутність стандарту в маркуванні — привід запідозрити контрафакт.
Обирайте кабель у спеціалізованих магазинах, де весь товар супроводжується сертифікатами ДСТУ й гарантією на переріз. Це найнадійніший захист від контрафакту.
